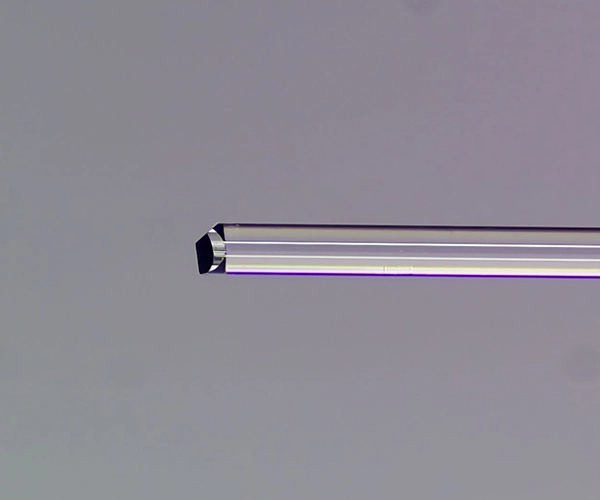

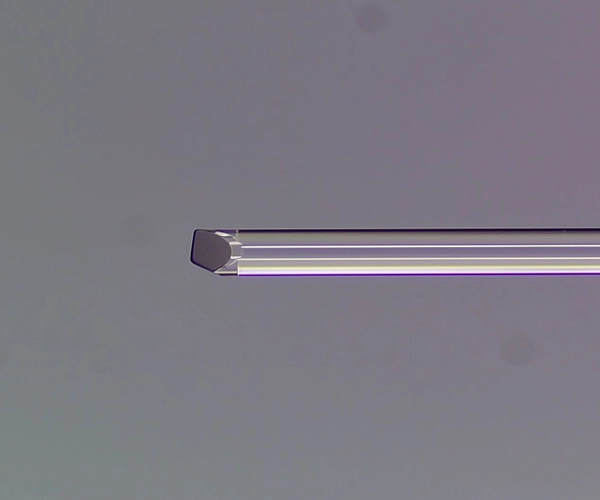

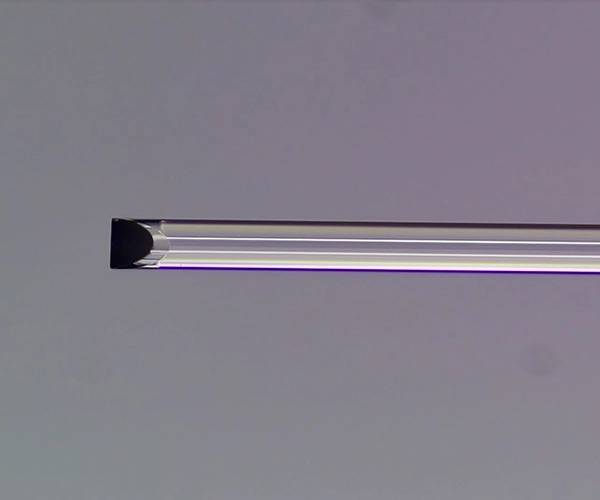

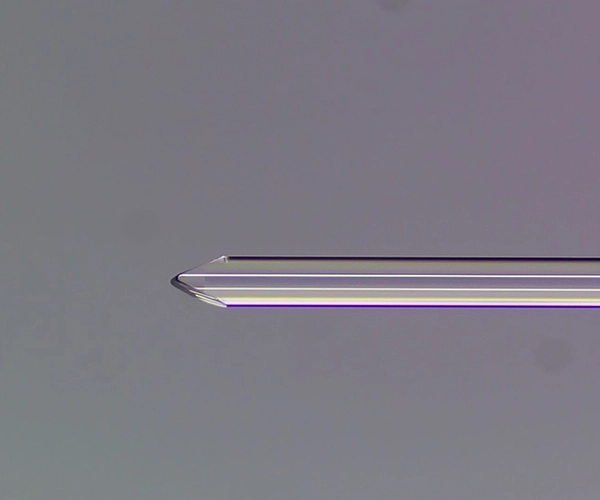

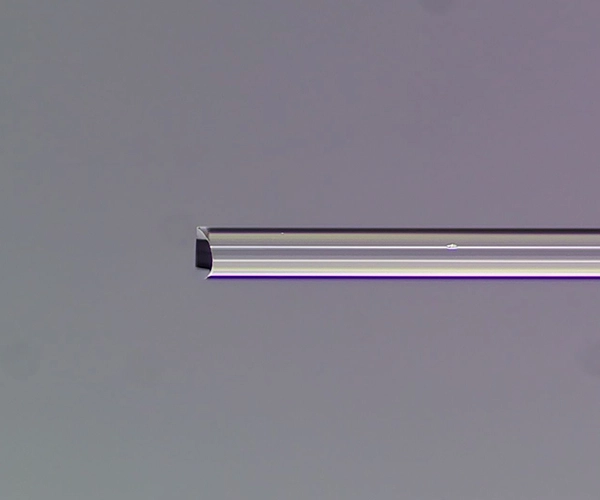

Angle Wedge Lensed Fiber è una fibra ottica con una lente a forma di cuneo a un'estremità. Migliora l'efficienza di accoppiamento della luce e la tolleranza di allineamento, rendendola preziosa nelle telecomunicazioni, nella sensoristica in fibra ottica e nelle applicazioni di fotonica integrata.
Accoppiamento luminoso efficiente: la lente a forma di cuneo consente un accoppiamento efficiente dell'accoppiamento ottico del LD
Tolleranza di allineamento migliorata: il design della lente consente una migliore tolleranza di allineamento
Facilità di integrazione: può essere facilmente integrata in configurazioni e sistemi ottici esistenti
Forma della lente |
Raggio della lente (µm) |
Angolo frontale |
Modello fibra ottica |
Rivestimento AR |
Lunghezza della striscia (mm) |
Lunghezza totale (mm) |
Tubo allentato |
Connettore di uscita |
Angolo del cuneo (fare riferimento al disegno) |
3~6 O divergenza di campo lontano del diodo laser |
0° 8° Altro |
SMF-28E Hi-1060 PM-980 Altro |
R<0.2% @ 800~1000nm Progettazione cliente |
10±1 Progettazione cliente |
1000±100 Progettazione cliente |
BF (senza tubo) Tubo da 0,9 mm Tubo da 3,0 mm |
NA FC/APC FC/PC SMA905 Altro |
Accoppiamento del diodo laser
Sensori in fibra ottica
Imaging medico
Modellazione del fascio laser
